Ремонт КПП POLARIS WT LX


Ну вот мы "победили" основные проблемы WT POLARIS - сомнительного качества соединительные муфты и  шлицы первичного и вторичного  вала КПП .

П
еред нами в разобранном виде КПП ; картер, первичный  вал, тормозной вал,  вторичный вал и цепи Морзе. При ремонте проблема состояла в том что срезало шлицы на первичном валу и его соединительной муфте. Мы решили  изготовить новые муфты (верхнюю и нижнюю) , затем наплавили и нарезали новые шлицы. При изготовлении сложность заключалась в  нечетном количестве зубьев(19) и прочности подобранного материала. Получилось с второго раза, первые прослабили (большой люфт).
Результат порадовал - муфта на шлицы первичного вала встала очень плотно .
Кстати, стоимость одной муфты в 3 раза дешевле оригинала.


Первичный вал



Восстановленная шлицевая





Тормозной вал




Вторичный вал и механизм переключения




Внешняя крышка картера




Внутренняя крышка




Цепи Морзе

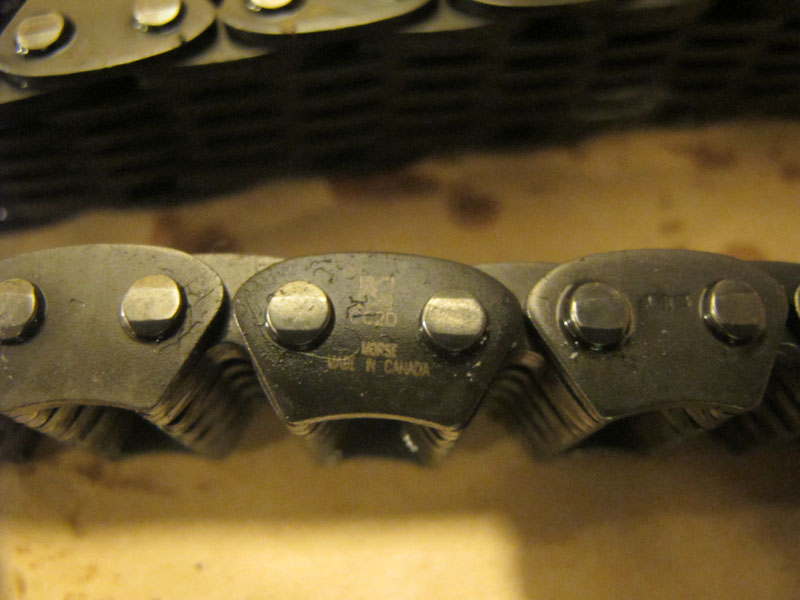

Маркировка малой цепи




Маркировка большой цепи




Сборку начинаем с того, что надеваем малую цепь с первичного на тормозной вал и соединяем с механизмом переключения.




Затем устанавливаем вторичный вал с большой цепью.





Изготовленные муфты





Всем удачи в ремонтах!!!!
